TG 1 A + C4 liukulaakeri 3 MPa

Osastot: , Tuotetunnus (SKU): Ei saatavilla/-tietoa Avainsanat tuotteelle
Tuotetunnus Tyyppi Kokonaispaksuus Kokonaisleveys Toimituspituus Kuormitettavuus
TG 1 A + C4 /100 5 mm100 1 m300 kN/m
Tuote on jo tarjouspyynnössä
Näytä tarjouspyyntö
spinner
TG 1 A + C4 /150 5 mm 150 1 m 450 kN/m
Tuote on jo tarjouspyynnössä
Näytä tarjouspyyntö
spinner
TG 1 A + C4/200 5 mm 200 1 m 600 kN/m
Tuote on jo tarjouspyynnössä
Näytä tarjouspyyntö
spinner
TG 1 A + C4/250 5 mm 250 1 m 750 kN/m
Tuote on jo tarjouspyynnössä
Näytä tarjouspyyntö
spinner
TG 1 A + C4/3005 mm 3001 m 900 kN/m
Tuote on jo tarjouspyynnössä
Näytä tarjouspyyntö
spinner

Kuvaus

Liukulaakerikaista, 3 MPa

Käyttökohteet

  • Lyhyen jännevälin paikallavaluihin ja elementtirakenteisiin, joissa ei tarvitse huomioida kiertymää
  • Jatkuvat, laakeroitavat tuet (esim.: palkit, leukapalkit, porrastettujen holvivalujen saumat).
  • Tuille, joille tukeutuva rakenne ei kierry (ei suuria painumia kentässä).

Ominaisuudet

  • Eliminoi vaakaliikkeistä (kutistuminen, lämpöjännitykset) aiheutuvat voimat kantavaan rakenteeseen
  • Voidellut PE-liukupinnat, jotka paketoitu epätasaisuuksia tasaavien elastomeerien väliin
  • Kuormitettavuus 3 MPa
  • Paksuus 5 mm
  • Kitkakerroin:
    staattinnen µ=0,1
    liuku µ=0,05
  • Käyttölämpötila -30 – +50 ºC
  • Toimitetaan 1 m pitkinä kaistaleina
  • Saatavissa halutun levyisinä.  Vakioleveydet 100, 200, 300 ja 400 mm

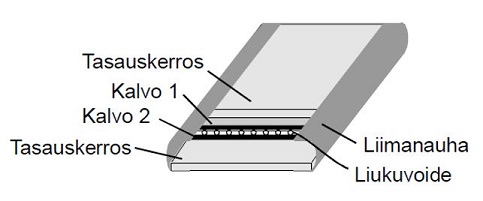

Laakerin rakenne

  • Tasauskerros: elastomeeri 2 mm
  • Kalvo 1: PE-kalvo 0,4 mm
  • Kalvo 2: PE-kalvo 0,4 mm
  • Tasauskerros: elastomeeri 2 mm

Laakerin nimeäminen

Esimerkki laakerin nimeämiseksi: Leschuplast-GLT/Muottikolmio Oy TG 1 A + C4/200 mm

Laakerin tiedot:

  • leveys 200 mm
  • paksuus 5 mm
  • kuormitettavuus max 600 kN/m

Huom!
Siirtymä pienentää kuormitettavaa leveyttä siirtymän verran.

=› Esimerkiksi 20 mm siirtymällä, kuormitettavuus on max 540 kN/m.

=› Vastaavasti leimapaine tuella nousee kantavan alan kaventuessa.

CAD kuvat

Laakerien tekniset tiedot ja CAD-kuvat löytyvät myös ProdLib-palvelusta:

prodlib.com/…/e3899479f44c4e89abfea6d0cb7f905c
